适用范围：

JEZ-800R 系列彩屏微机保护装置是专门针对于箱变、环网柜、小型开关柜等系统应用而开发，可以集成于断路器或负荷开关+ 熔断器柜中使用。具有多种动作特性曲线的相电流保护、零序过流保护及外部接点直接跳闸功能，可应用于母线、线路、配电变压器、电动机、电容器等保护场合。

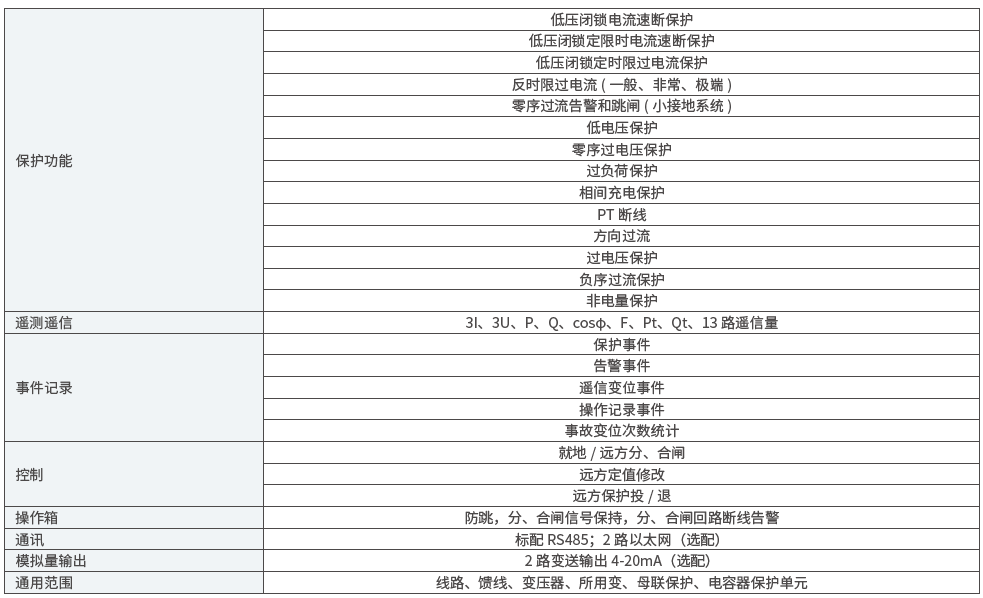

技术参数：

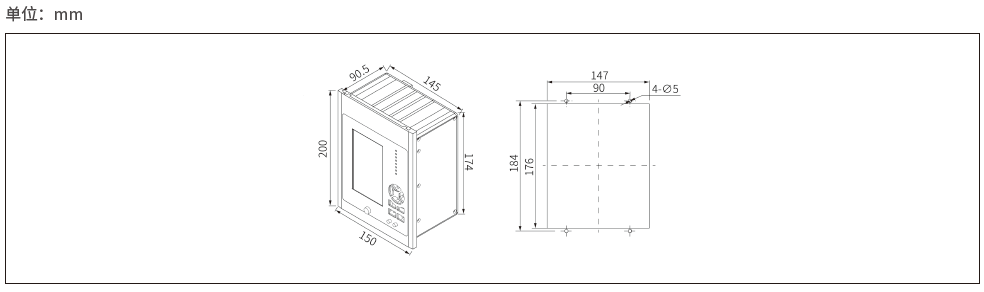

外形及开孔尺寸：

1）海拔高度：不超过2000m；
2）环境温度：-10℃~+40℃；
3）相对湿度：≤90%（25℃）；
4）地震烈度：不超过8度；
5）柜体限在室内使用，且环境干燥；
6）室内应无腐蚀金属和破坏绝缘的有害气体；
7）安装垂直倾斜度：不超过5°；
8）无强电磁场干扰与剧烈振动。

名称	型号	高（mm）	宽（mm）	深（mm）
内嵌式柜体	HZ-GZDW-N	1660	600	600
		1860	800	600
		2000	800	600
		2060	800	600
		2200	800	600
		2260	800	600
		2300	800	600
		2360	800	600

注：柜体尺寸、颜色、防护等级均可根据用户要求定制。
