适用范围：

JEZ-300开关状态指示仪是一种多功能、智能化模拟动态指示器。用于3-35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。可取代现有的一次回路模拟、带电显示器、自动加热除湿控制器。

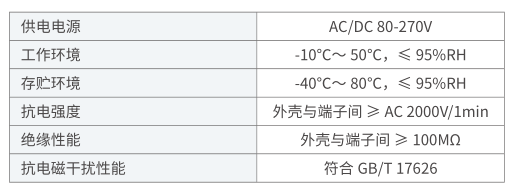

技术参数：

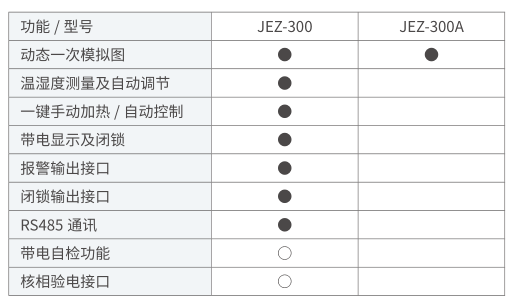

型号说明：

安装尺寸：

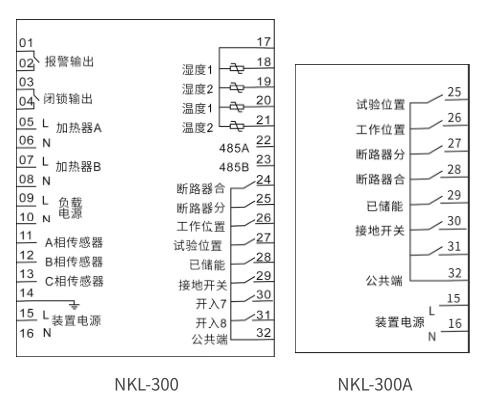

接线定义：

1）海拔高度：不超过2000m；
2）环境温度：-10℃~+40℃；
3）相对湿度：≤90%（25℃）；
4）地震烈度：不超过8度；
5）柜体限在室内使用，且环境干燥；
6）室内应无腐蚀金属和破坏绝缘的有害气体；
7）安装垂直倾斜度：不超过5°；
8）无强电磁场干扰与剧烈振动。

名称	型号	高（mm）	宽（mm）	深（mm）
内嵌式柜体	HZ-GZDW-N	1660	600	600
		1860	800	600
		2000	800	600
		2060	800	600
		2200	800	600
		2260	800	600
		2300	800	600
		2360	800	600

注：柜体尺寸、颜色、防护等级均可根据用户要求定制。
