适用范围：

无线温度检测装置采用无线电传输温度信号，传感器安装在高压设备上，与接收装置之间无电气连接。因此，无线测温能解决高压设备接点温度不容易实时在线检测的难题。

我公司的开关柜无线测温装置专门设计用于高压设备的温度在线检测。采用2.4GHz公共无线电频段。温度接收显示单元采用大屏幕液晶显示，温度显示清晰。具备标准的RS485接口，可与上位机进行通信。

主要功能：

实时监测开关柜各个触头以及其他监测点的温度；

采用无线方式测量，温度探头与主控制器之间无导线连接，抗干扰能力强；

一个主机标配6个传感器，最多可连接45个传感器(可选)；

2.4GHz免申请无线电频段；

预警、报警输出功能(无源接点)；

针对高压开关柜进行抗干扰优化设计，抗干扰能力强；

大屏液晶显示，菜单式操作，方便易用；

温度分页分组显示，最多可测量、显示15组45点的测试点温 度，实时时间显示；

可记录最多999次报警动作的时间、温度；

标准的RS-485通信接口，MODBUS RTU通信规约。

技术特性：

温度测量范围：-55℃~125℃；

精度：±1℃(-20℃~80℃)；

供电：AC/DC80-265V，传感器内置1/2 AA锂电池；

射频标准：2.4GHz

符合IEEE802.15.4.

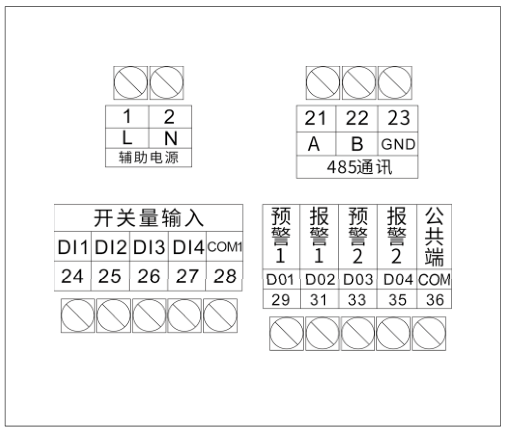

接线定义：

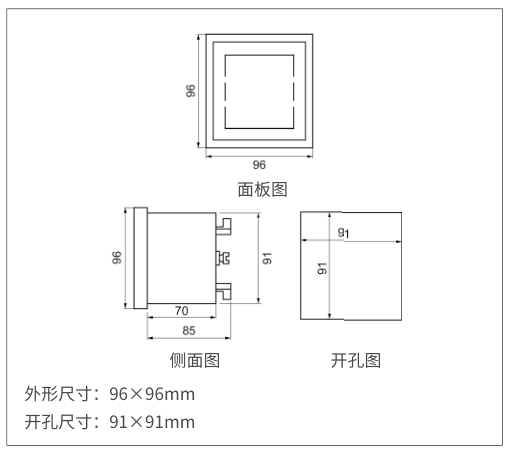

安装方式：

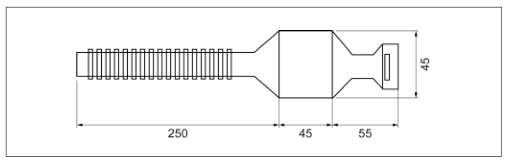

无线测温探头尺寸：

1）海拔高度：不超过2000m；
2）环境温度：-10℃~+40℃；
3）相对湿度：≤90%（25℃）；
4）地震烈度：不超过8度；
5）柜体限在室内使用，且环境干燥；
6）室内应无腐蚀金属和破坏绝缘的有害气体；
7）安装垂直倾斜度：不超过5°；
8）无强电磁场干扰与剧烈振动。

名称	型号	高（mm）	宽（mm）	深（mm）
内嵌式柜体	HZ-GZDW-N	1660	600	600
		1860	800	600
		2000	800	600
		2060	800	600
		2200	800	600
		2260	800	600
		2300	800	600
		2360	800	600

注：柜体尺寸、颜色、防护等级均可根据用户要求定制。
