发(变)电站二次控制室是电力屏柜集中控制的一种体现方式，通过组屏方式把所有控制设置集中放置于控制室内。



屏柜系列型号：

      JEZ-PKCK 主变保护测控屏

      JEZ--PKDT 调度数据网屏

      JEZ-PKYD 远动通迅屏

      JEZ--PKGH 公用测控屏

      JEZ-PKSCADA 电力系统柜

      JEZ--PKFD 发电机保护屏

      JEZ-PKTD 同期屏

      JEZ--PKXH 中央信号屏

      JEZ-PKDB 电度表屏

      JEZ--PKDL 电能质量采集屏

系统方案介绍：

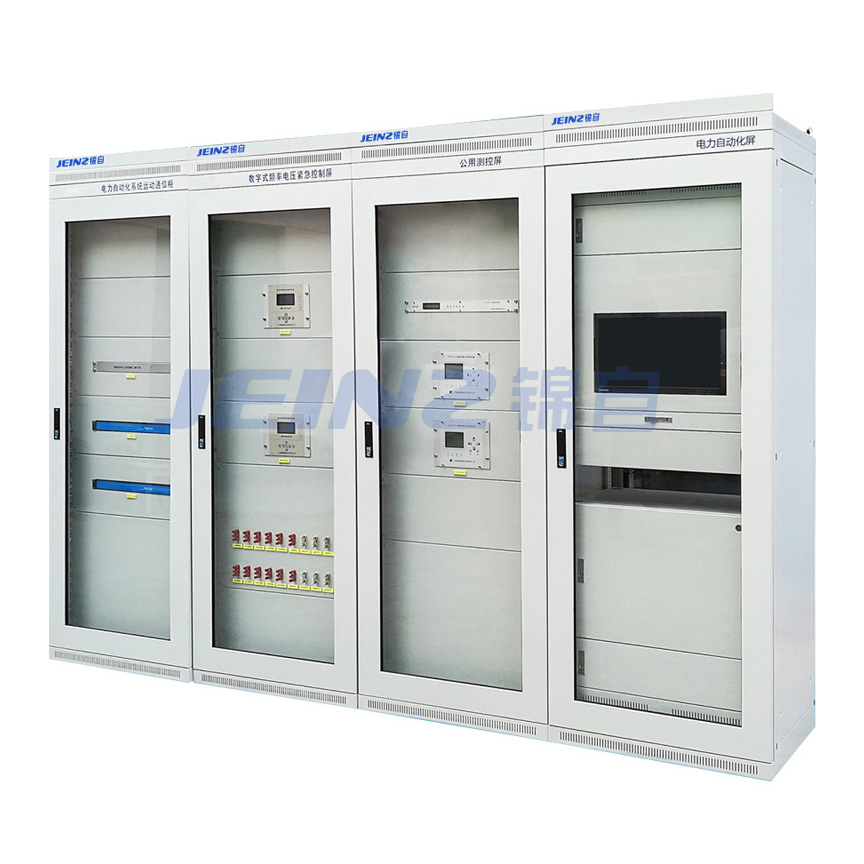

       JEZ-PK系列电力自动化屏柜适用于发、变、配电系统集中控制，通过以高可靠性PK柜体为材质，内置各类保护,测控及传输装置，集中放置于二次设备室，以便与高压设备隔离，用于集中控制，此类柜型样式多种，机构采用组合式。可放置多种电力设备，以便进行各种不同需求的组合，我司结合多年电力自动化配套的经验，依托屏柜部电气布线施工的专业水准，JZT-PK系列电力自动化屏柜可组建成电力系统监控屏(用于电力自动化系统的实时监控)，主变保护测控屏(用于变电站主变压器，主电动机的保护测量及控制)，远动通讯屏(用于各类配电数据的交换及互相调配)，电力数据调度屏(用于远程传输电力数据至调度数据中心)，同期屏、母差屏等各种安装于放置二次设备室的屏柜。是与发、变、配电系统，电力自动化系统，远动系统等自动化系统连接的桥梁与纽带。

1）海拔高度：不超过2000m；
2）环境温度：-10℃~+40℃；
3）相对湿度：≤90%（25℃）；
4）地震烈度：不超过8度；
5）柜体限在室内使用，且环境干燥；
6）室内应无腐蚀金属和破坏绝缘的有害气体；
7）安装垂直倾斜度：不超过5°；
8）无强电磁场干扰与剧烈振动。

名称	型号	高（mm）	宽（mm）	深（mm）
内嵌式柜体	HZ-GZDW-N	1660	600	600
		1860	800	600
		2000	800	600
		2060	800	600
		2200	800	600
		2260	800	600
		2300	800	600
		2360	800	600

注：柜体尺寸、颜色、防护等级均可根据用户要求定制。
